U2 Akustik Görüntüleyici
U2 Akustik Görüntüleyici

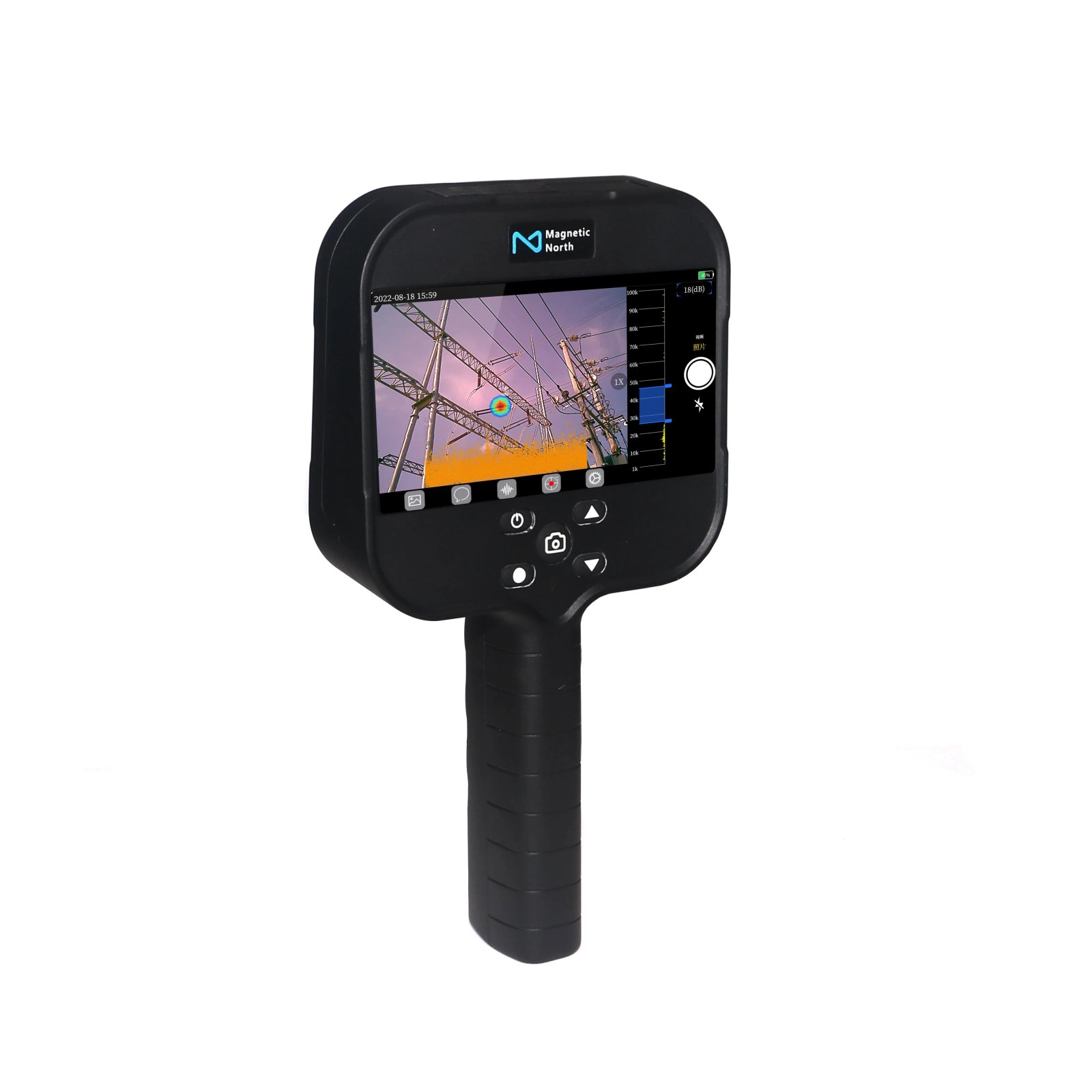

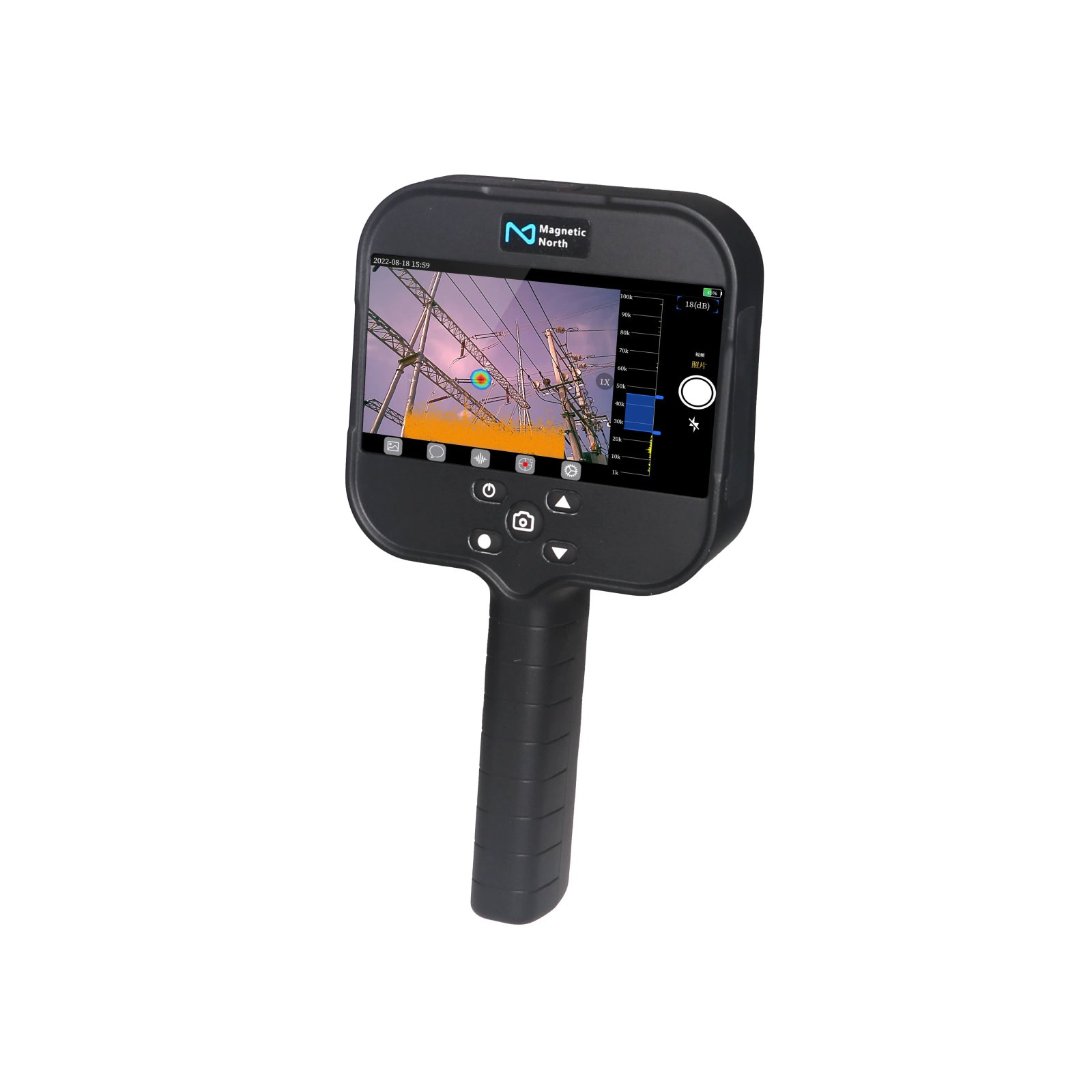

Akustik Görüntüleyici U2 , ultrasonik frekans bantlarını destekleyen taşınabilir bir endüstriyel akustik görüntüleyicidir. Cihaz, ses kaynağı dağılım verilerini elde etmek için mikrofon dizisi ışın oluşturma teknolojisini kullanır ve gerçek zamanlı video görüntüleri toplamak için yüksek çözünürlüklü bir kamera ile donatılmıştır.
Endütüriyel alanda elektirik şirketlerinin büyük ölçekte mali kayıplarını gidermek için tasarlanmış olan bu cihaz; mühendislerinizin hatlarda ve geri kalan bütün güç alanlarında elektrik deşarj noktalarını tespiti için kullanılır.
| Proje | Parametre Göstergeleri | |

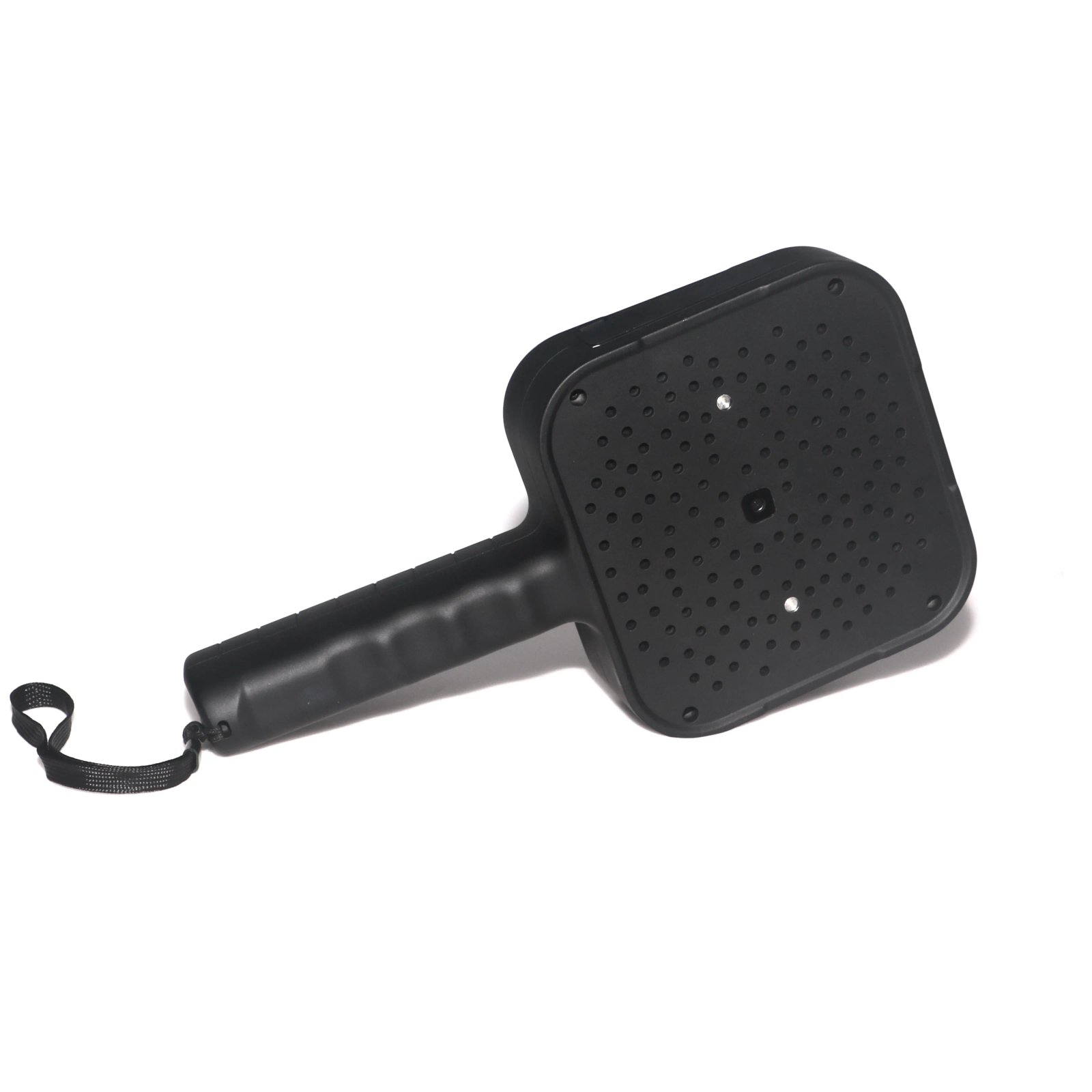

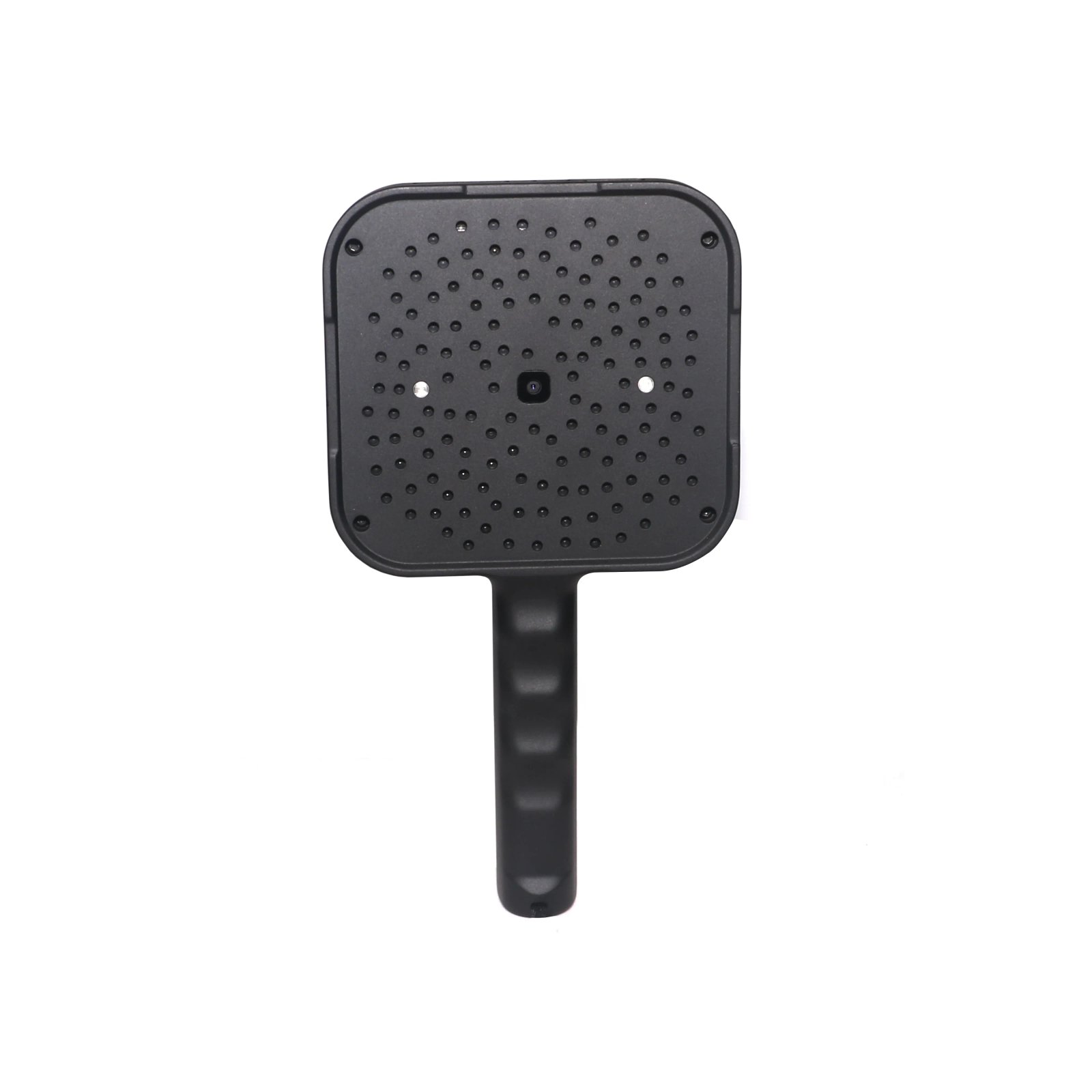

| Akustik Algılama ve Görüntüleme | Mikrofon Sayısı | 145 dijital MEMS mikrofon |
| Frekans Aralığı | 1KHZ ~ 100KHZ | |
| Çalışma Mesafesi | 0,5 m ila 120 m | |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Nominal Kare Hızı | 25 FPS | |
| Görünür Işık Kamerası | Pikseller | 500W |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Görüntü Modu | Renk | |
| Odak | Belirlenebilir yakınlaştırma büyütmesi (kademesiz yakınlaştırma değil) | |
| Kızılötesi Sıcaklık Ölçümü | Harici Modül | Akustik ve kızılötesi füzyon ekranını destekler |
| (İsteğe bağlı) | ||

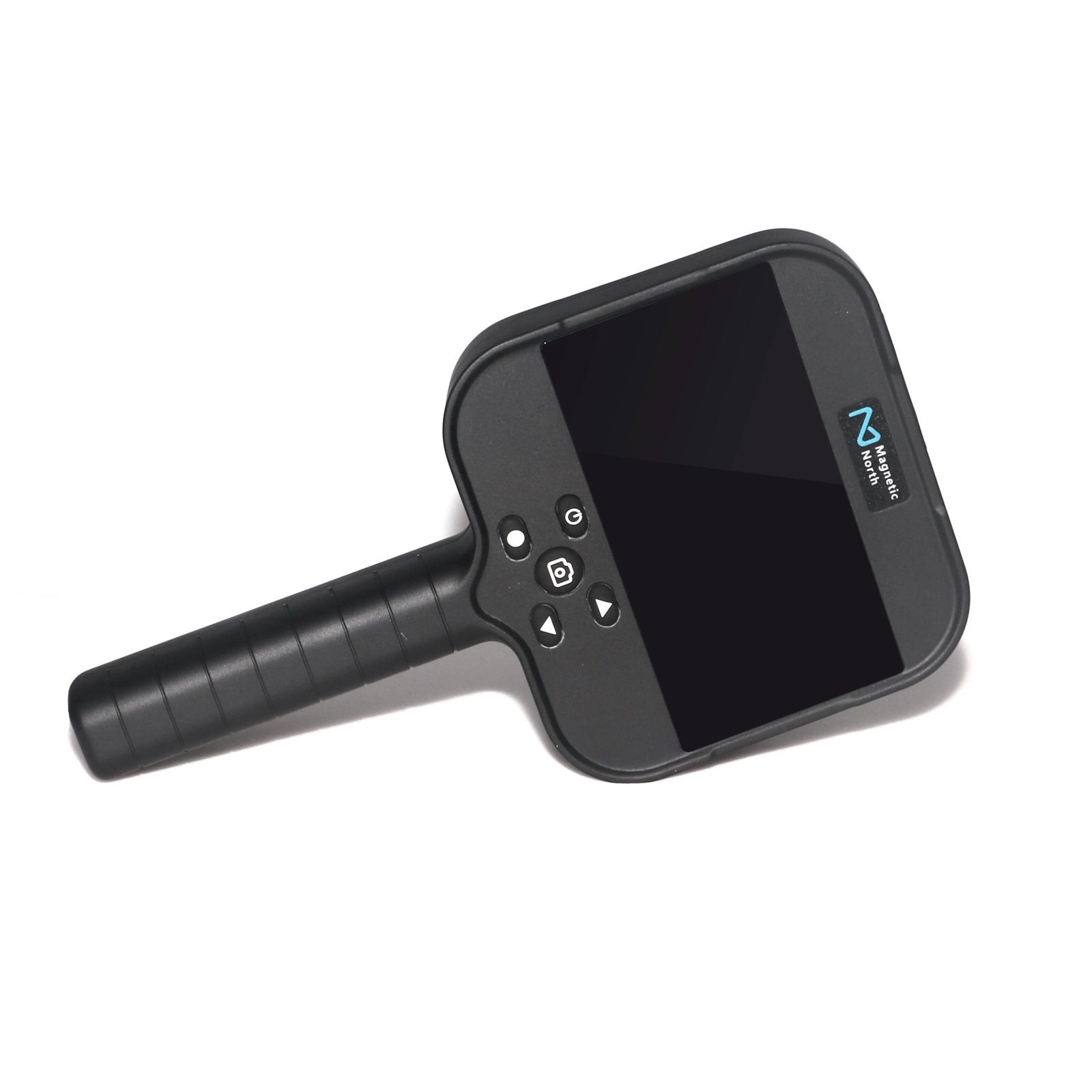

| Ekran | Görüntülemek | 5,5 inç LCD |
| Çözünürlük | 1920 x 1080 | |
| Parlaklık | 1000 cd/m2 | |
| Dokunmatik Ekran | Kapasitif | |
| Görüntü Depolama | Bellek / Depolama Kapasitesi | Dahili 64G, harici TF kartı mevcut |
| Görüntü Biçimi | JPG | |
| Video Format | MP4 | |
| Videoyu Kaydet | Fotoğraf ve video kayıt fonksiyonlarıyla akustik test sinyallerini görsel görüntülere, videolara ve ses verilerine dönüştürebilir | |
| Kulaklık İzleme ve Kayıt Fonksiyonu | Kulaklıkla ses kaynağını izleme işlevi vardır ve ayrıca video kayıt işlevi de vardır | |
| Akustik Ölçüm ve Analiz | Ses Basınç Seviyesi Aralığı (Tipik Değer) | 12,1 dB SPL ila 114,6 dB SPL (± 1 dB SPL 2 kHz) |
| 4,4 dB SPL ila 102,2 dB SPL (± 2 dB SPL 19 kHz) | ||
| 12,8 dB SPL ila 119,2 dB SPL (± 1 dB SPL 35 kHz) | ||
| 19,8 dB SPL ila 116,1 dB SPL (± 3 dB SPL 52 kHz) | ||
| 41,4 dB SPL ila 129,0 dB SPL (± 1 dB SPL 80 kHz) | ||
| 54,4 dB SPL ila 135,5 dB SPL (± 1 dB SPL 100 kHz) | ||
| Otomatik Maksimum /Minimum dB Kazancı | Otomatik veya manuel. Nokta görüntüleme boyutu, arıza noktasını doğru bir şekilde tespit etmek için ayarlanabilir. | |
| Frekans Bandı Seçimi | Otomatik veya manuel. Otomatik mod, frekans aralığını otomatik olarak ayarlayabilir | |
| Kaynak Görselleştirme Modu | Kullanıcılar tek kaynaklı veya çok kaynaklı algılama, otomatik izleme arasında seçim yapabilir | |
| Merkez Nokta İşaretleme Fonksiyonu | Ve görüntülenecek veya görüntülenmeyecek şekilde ayarlanabilir | |
| PRPD ses spektrumu fonksiyonu ile | PRPD grafik teşhis fonksiyonu, ses sinyalinin faz diyagramını doğrudan İHA uzaktan kumanda ekranında görüntüleyebilir ve arıza tipini sezgisel olarak değerlendirmeyi kolaylaştırır (yerel kısmi deşarj tipi değerlendirilebilir) | |
| LED Dolgu Işığı | Gece Doldurma Işığı | Mevcut 2 LED dolgu ışığı matrisi |
| İletişim Arayüzü | WIFI/Bluetooth | İsteğe bağlı |

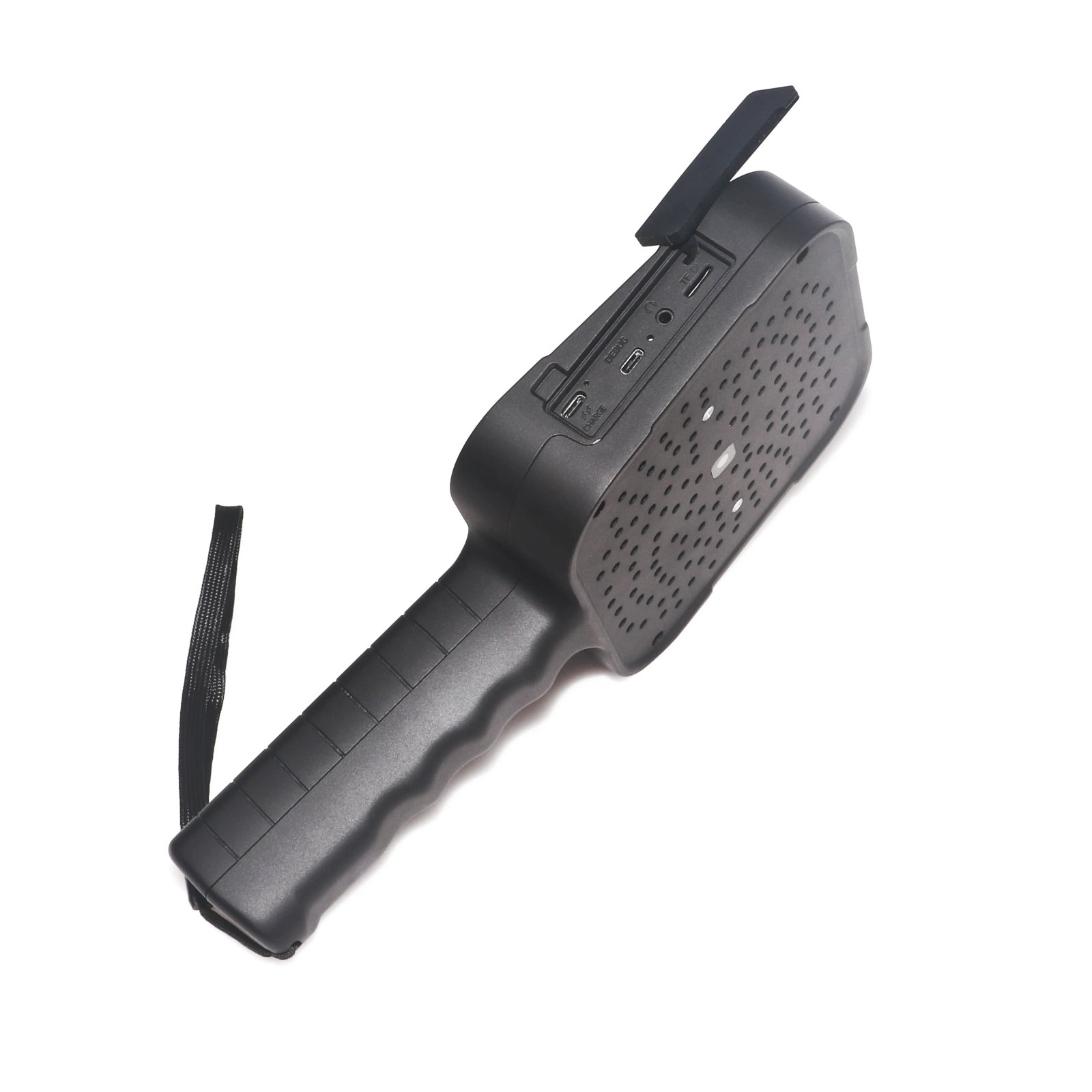

| USB | U disk veri aktarımı için kullanılan Type-c portu | |
| Kulaklıklar | Kulaklık Girişi | Gerçek zamanlı ve kayıtlı ses sinyallerinin kulaklıkla izlenmesini destekler |
| Mekanik | Boyutlar (Y x G x U) | 283mm*150mm*48mm |
| Ağırlık | 1,0 kg | |
| Koruma Seviyesi | IP54 | |
| Güç Kaynağı | Pil Türü | Şarj edilebilir lityum iyon pil |
| Pil Ömrü | Yaklaşık 4 saat (powerbank ile 8 saatlik çalışmayı karşılayabilir) | |
| Şarj Yöntemi | Makine şarjı | |
| Çevresel Gereksinimler | Çalışma sıcaklığı | -20 ° C ile 50 ° C arası |
| Depolama sıcaklığı | -30 ° C ile 60 ° C arası | |
| Nem | %10 ila %95, yoğuşmasız | |
