U3 Drone Akustik Görüntüleyici
U3 Drone Akustik Görüntüleyici

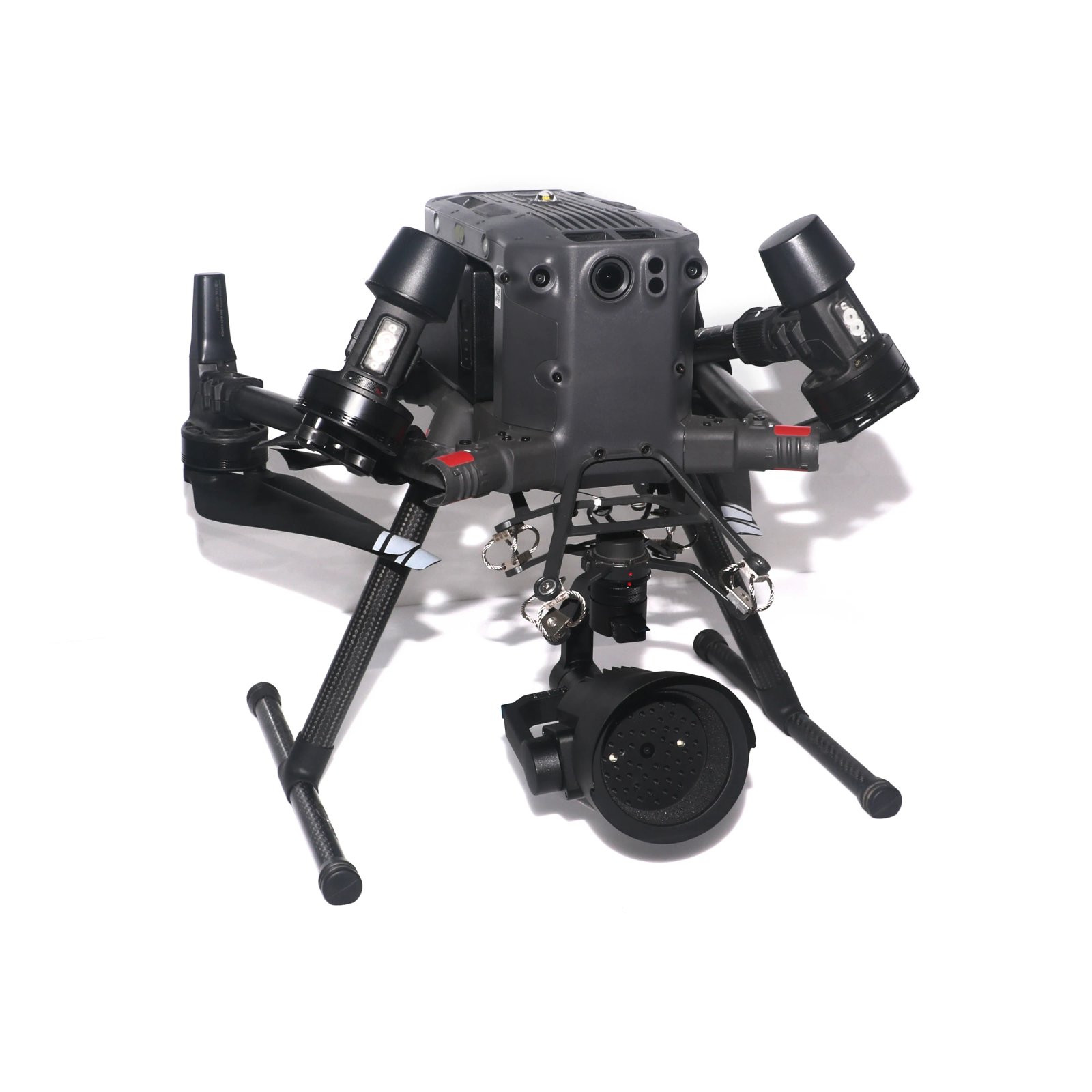

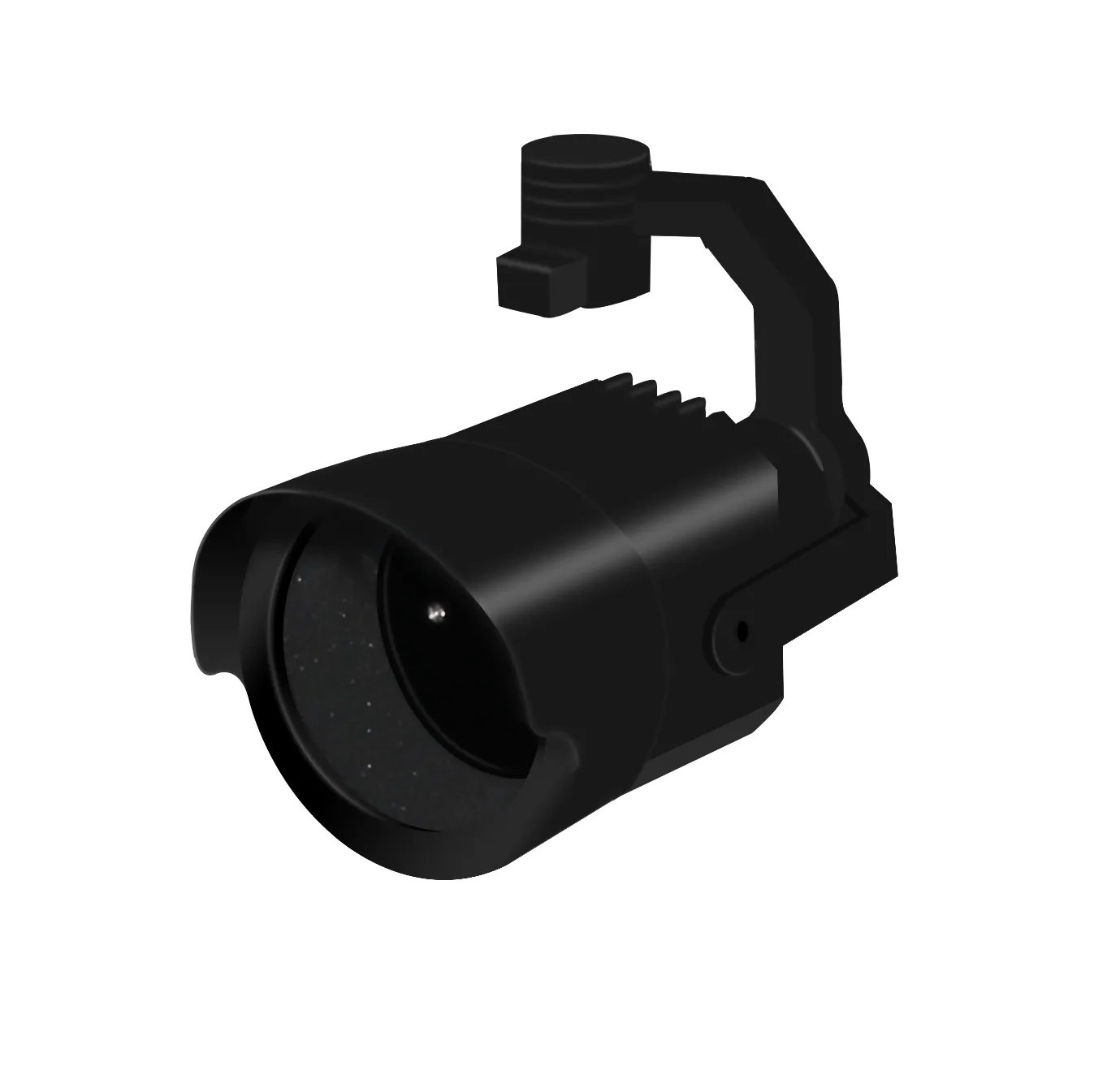

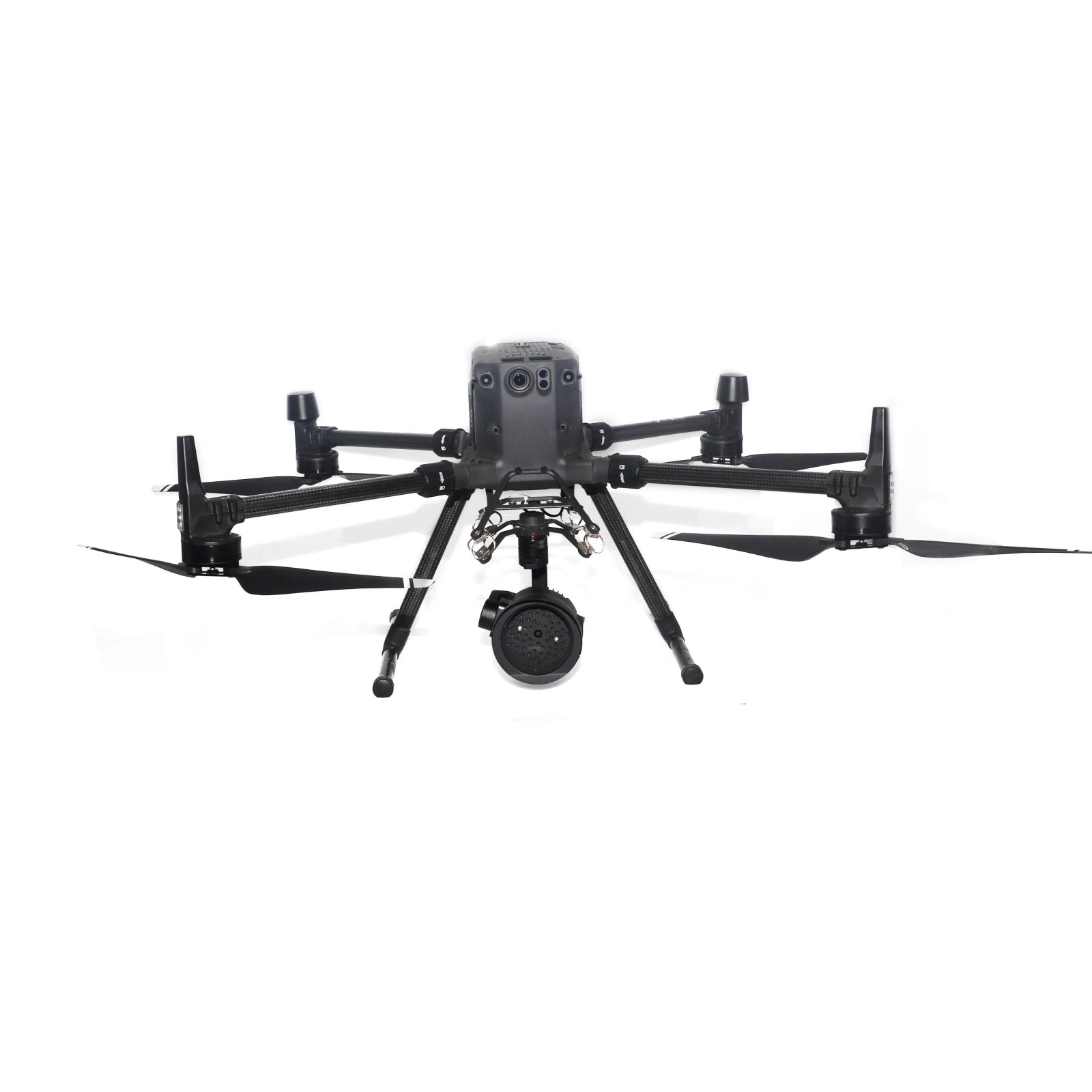

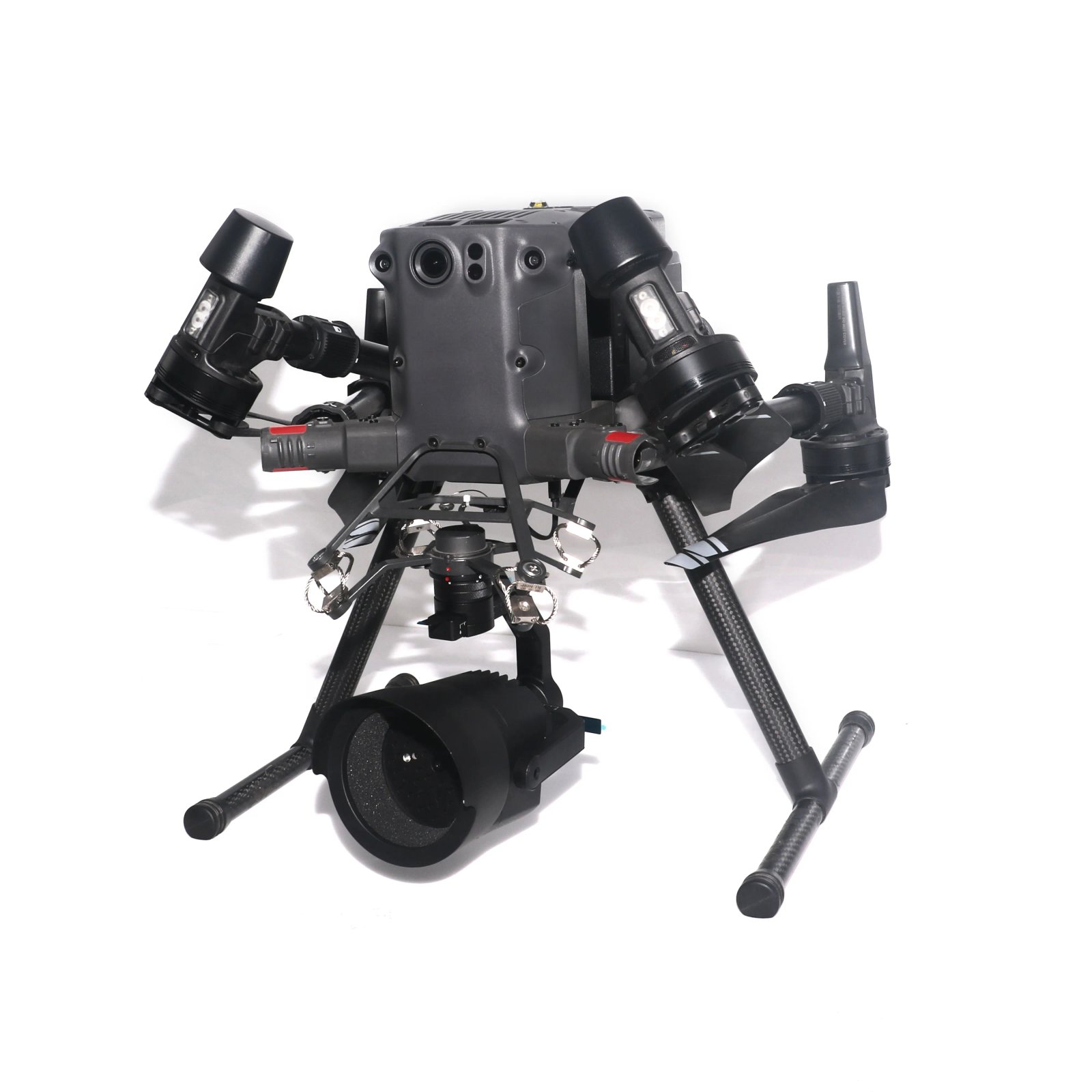

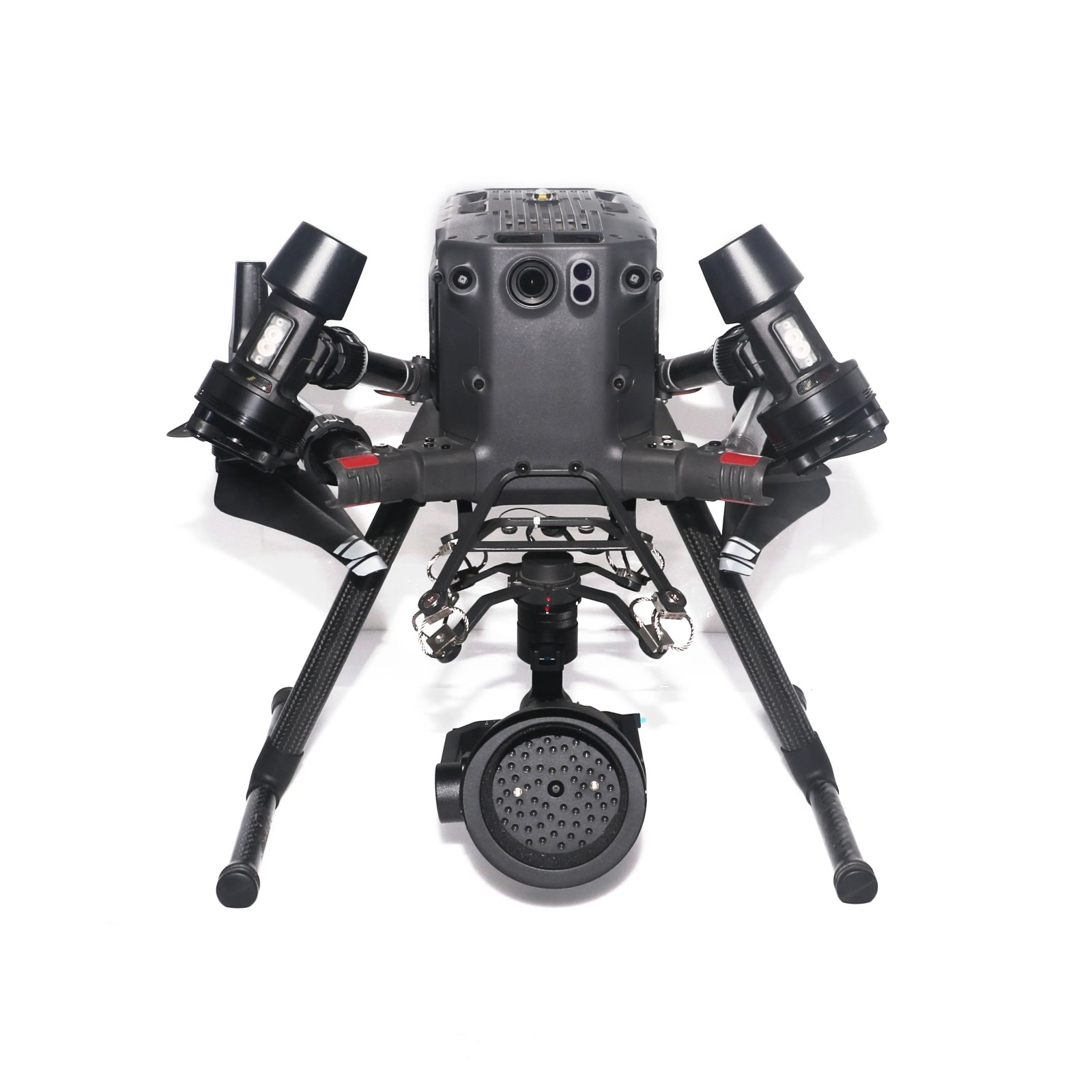

Havadan Akustik Görüntüleyici, ses kaynağı lokalizasyonu ve ultrasonik görüntüleme teknolojilerini entegre eden bir akustik algılama cihazıdır. Cihaz, DJI M300 ve M350 dronlarıyla uyumlu, akustik görüntüleyiciye entegre edilmiş DJI'ye özel X-PORT gimbal ile yapılandırılmıştır. Drone rotor simülasyonuna dayalı gürültü azaltma algoritmaları ve gürültü azaltma yapısal tasarımından oluşan çift gürültü azaltma sistemine dayanan cihaz, mükemmel parazit önlememeye sahipdir.
- İHA rotor simülasyonuna dayalı olarak, İHA gürültüsü girişimiyle kolayca başa çıkmak ve küçük kısmi deşarj sinyallerinin tespitini sağlamak için çift katmanlı gürültü azaltma algoritması ve gürültü azaltma yapı tasarımına sahiptir.
- PRPD tanısını ve kısmi deşarj tipinin tanımlanmasını destekler.
- 64 dijital MEMS mikrofon; frekans aralığı 1K~100kHz'a sahiptir.
| Proje | Performans Göstergeleri | |
| Akustik Algılama ve Görüntüleme | Mikrofon Sayısı | 64 dijital MEMS mikrofon |
| Frekans Aralığı | 1KHZ ~ 100KHZ | |
| Çalışma Mesafesi | 0,3 m ila 50 m | |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Nominal Kare Hızı | 25 FPS | |
| Görünür Işık Kamerası | Çözünürlük | 5 Megapiksel |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Görüntü Modu | Renk | |
| Odak | 4x yakınlaştırma | |

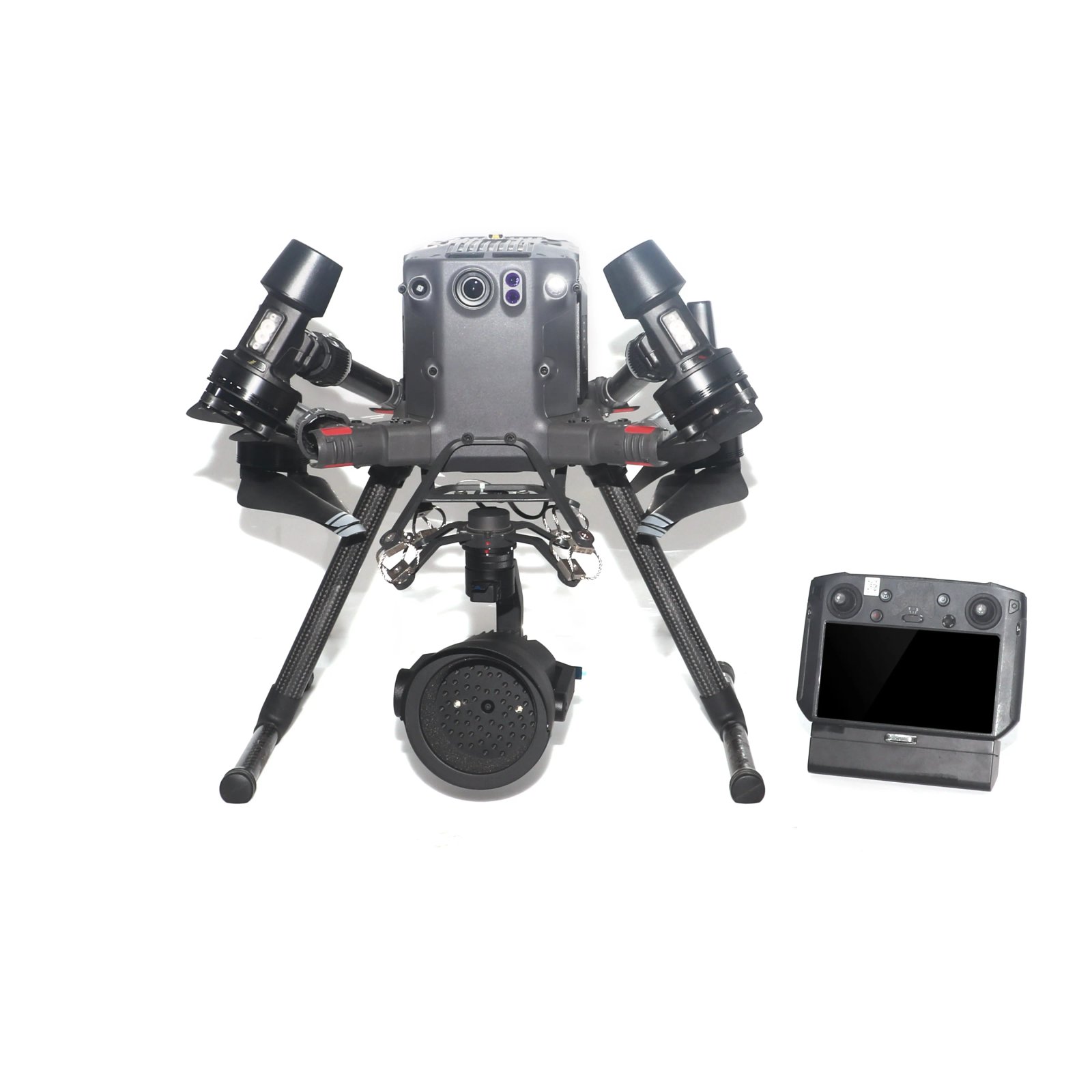

| Ekran | Görüntülemek | M300\M350 uçuş kontrol ekranı |
| Görüntü Depolama | Hafıza | 8GB DDR4+16GB eMMC |
| Görüntü Biçimi | JPG | |
| Video Format | MP4 | |
| Videoyu Kaydet | Fotoğraf ve video kayıt fonksiyonlarıyla akustik test sinyallerini görsel görüntülere, videolara ve ses verilerine dönüştürebilir | |
| Akustik Ölçüm ve Analiz | Ses Basınç Seviyesi Aralığı (Tipik Değer) | 28dB~132dB |
| Frekans Bandı Seçimi | Frekans aralığı manuel olarak ayarlanabilir | |
| Kullanıcı Profili | Özel ayarları kaydetmek için kullanıcı tarafından yapılandırılabilir profil | |
| Kaynak Görselleştirme Modu | Çoklu kaynak algılamayı destekler | |
| PRPD ses spektrumu fonksiyonu ile | PRPD grafik teşhis fonksiyonu, arıza türünün sezgisel olarak değerlendirilmesi için ses sinyalinin faz diyagramını doğrudan drone uzaktan kumanda ekranında görüntüleyebilmektedir. | |
| LED Dolgu Işığı | Işığı Doldur | 2 adet LED dolgu ışığı mevcuttur |
| TYPE-C Bağlantı Noktası | 1 TYPE-C portu, C portu U disk kopyalamayı destekler | |
| TF Kartı | Standart 64 GB TF kartı, 256 GB'a kadar destekler | |
| Mekanik | Boyutlar (U*G*Y) | 211mm*172mm*107mm (X-PORT boyutları dahil) |
| Ağırlık | 430g (X-PORT hariç) | |
| 830g (X-PORT dahil) | ||
| Koruma Seviyesi | IP56 | |
| Çevresel Gereksinimler | Çalışma Sıcaklığı | -20 ° C ile 50 ° C arası |
| Çalışma Nemi | %5~%95 | |
| İHA | Uyumlu Modeller | DJI M350 RTK/DJI M300 RTK |
| Uyumlu Gimbal | DJI X-PORT Gimbal | |
| Pitch Açısı Aralığı | -120° ila 0° | |
| Sapma Eksen Aralığı | -30° ila 30° | |
